Démonstrateur Internet des objets

Technologies Wireless Sensor Network : 6LoWPAN, 6LBR & Foren6

Ce démonstrateur illustre les technologies suivantes, développées par le CETIC en projets Open Source dans le cadre de ses activités de recherche appliquées dans le domaine de l’IoT :

  • 6LBR : un routeur de bordure pour réseaux de capteurs 6LowPAN
  • Foren6 : un outil de capture des messages radio 802.15.4 et de visualisation de liens logiques entre capteurs d’un réseau 6LowPAN

Le démonstrateur illustre la reconfiguration dynamique d’un réseau de capteurs sans fil pour le routages des messages émis par les différents noeuds. Il consiste en un panneau sur lequel sont montés des modules capteurs sans fil et deux routeurs (6LBR). Les modules capteurs se connectent préférentiellement sur l’un des deux routeurs. À l’aide du bouton rouge, on force l’arrêt du routeur principal. Les nœud se reconfigurent alors pour basculer sur le deuxième routeur. La vidéo suivante montre ce processus de basculement sur l’écran du PC qui exécute le software Foren6.

Foren6 intercepte de manière non intrusive les messages radio qui sont échangés entre les nœuds. Il les analyse et visualise en temps réel les échanges. On voit ainsi sur l’écran que les liens logiques entre les nœuds se reconfigurent pour choisir le deuxième routeur. À la fin tous les nœuds se trouvent connectés sur le routeur 6LBR secondaire (et leurs LEDs passent en bleu).

JPEG - 4.5 Mo

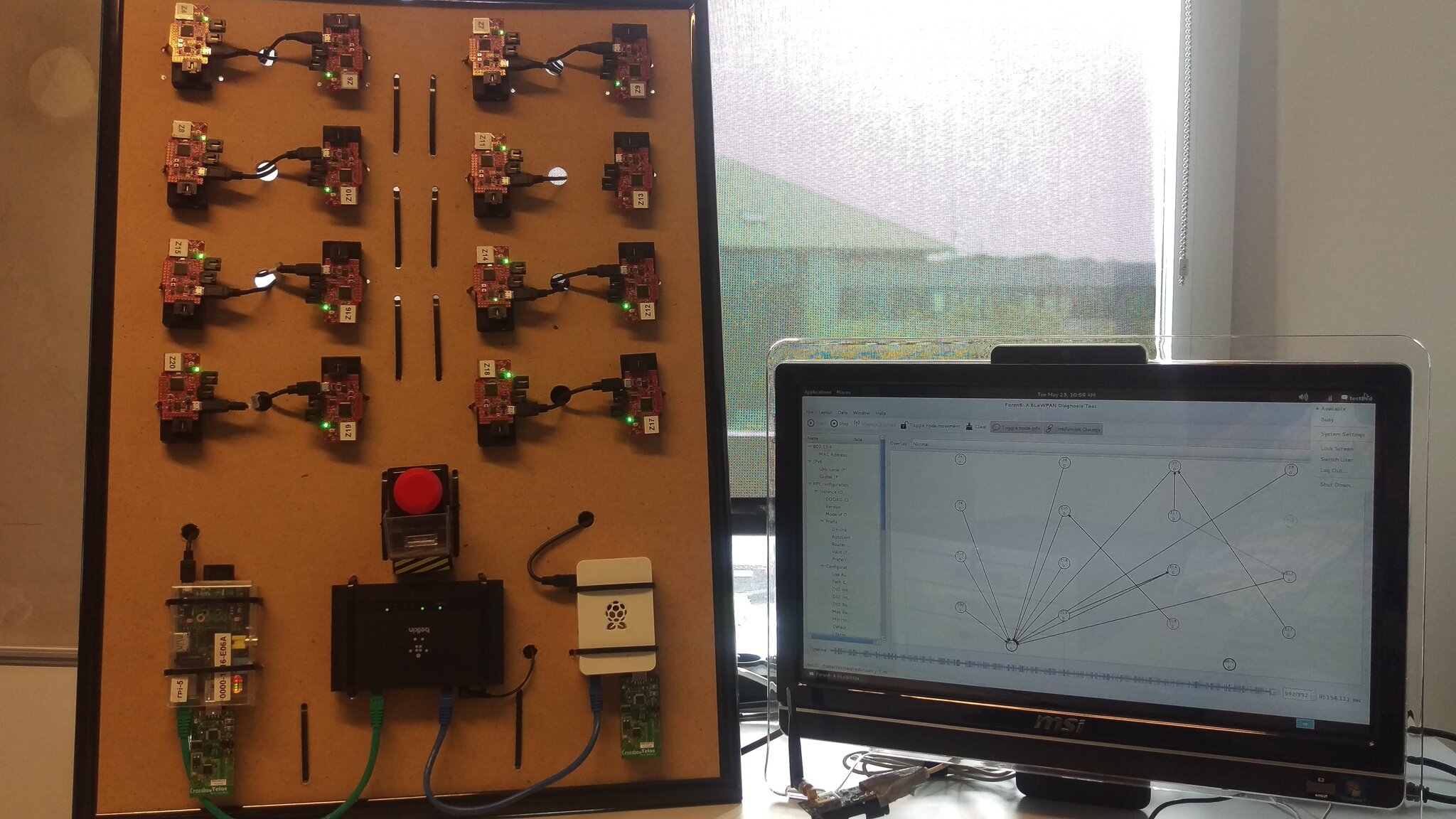

Démonstrateur IoT CETIC pour les technologies 6LBR et Foren6
